技术参数

符合标准：IEC439，GB7251-87《低压成套开关设备》国家标准

安装条件：户内

防护等级：最高IP40

环境温度：35℃（24小时平均值）

相对湿度：50%（40℃）

内部分隔：Form1到Form 4b

额定电压：380V

额定绝缘电压：660V

额定频率：50HZ

主母排额定电流：最大3150A

主母排额定短时耐受电流：最大80KA/1s

主母排额定峰值耐受电流：最大176KA

垂直母排额定电流：最大600A

垂直母排额定短时耐受电流：最大50KA/1s

使用条件

1.大气条件，空气清洁，相对湿度在最高温度为+40℃时不超过50%，在较低温度时允许有较高的相对湿度，例如+20℃时为90%。应考虑到由于温度变化，有可能会偶尔的产生湿度的凝露。

2.海拔高度不超过2000m。

3.周围温度不高于+40℃、不低于-5℃，24h内的平均温度不得高于+35℃。

4.设备安装时与垂直面的倾斜度不超过5%。

5.设备应安装在无剧烈震动和冲击的地方，以及不足以使电器元件受到腐蚀的场所。

6.用户有特殊要求时可与制造厂商解决。

用途/应用领域

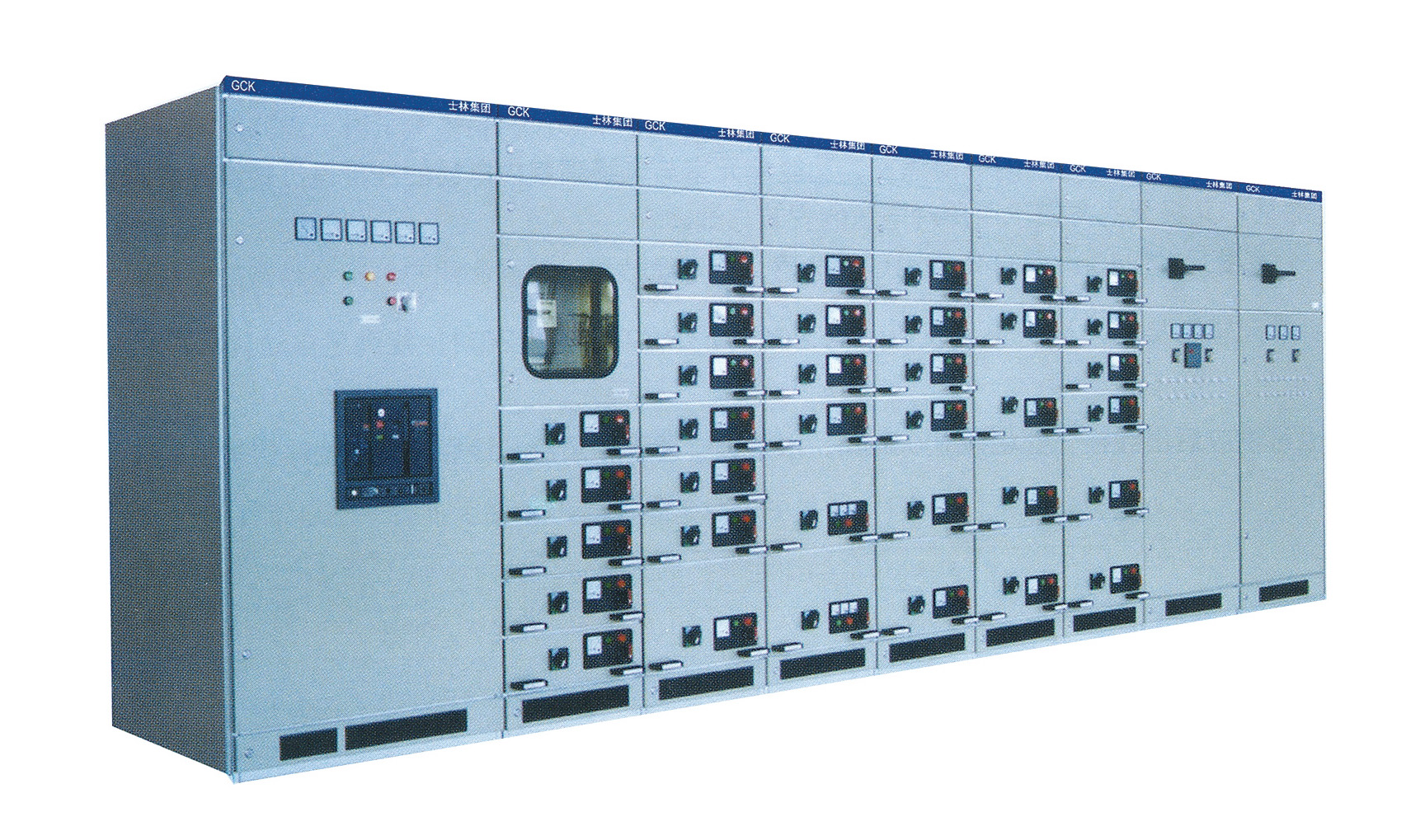

适用于发电厂、变电站、工矿企业等电力用户的交流50Hz，额定工作电压380V、额定工作电流至3150A的配电系统，作为动力、照明及配电设备的电能转换、分配与控制之用。

根据广大电力用户及设计部门的要求，本着安全、经济、合理、可靠的原则设计的新型低压配电柜。产品具有分段能力高、动热稳定性好、电气方案灵活、组合方便、系列性、实用性强、结构新颖、防护等级高等特点。可作为低压成套开关设备的更新换代产品使用。

符合IEC439《低压成套开关设备和控制设备》、GB7251《低压成套开关设备》等标准。

产品特点

1.结构紧凑，在较小的空间内可容纳较多的功能单元，节省用户投资。

2.柜体能背靠背的排列，同一柜体可自由组合成固定式和抽出式二种型式。

3.结构通用性强，组装灵活，可按工作环境的不同要求，设计出相应的防护等级。

4.全部选用标准模块，系列标准化，方便工程设计人员选用。

5.设计独特的机械锁锭机构，操作灵活方便，勿需特殊复杂工具。

6.大量采用高强度阻燃型工程塑料组件你，操作人员人身安全有保障。

7.根据电缆出线方式的不同，可选择电缆侧出线或后出线两种方案。

8.技术性能高，主要参数达到当代国际技术水平。
