产品介绍

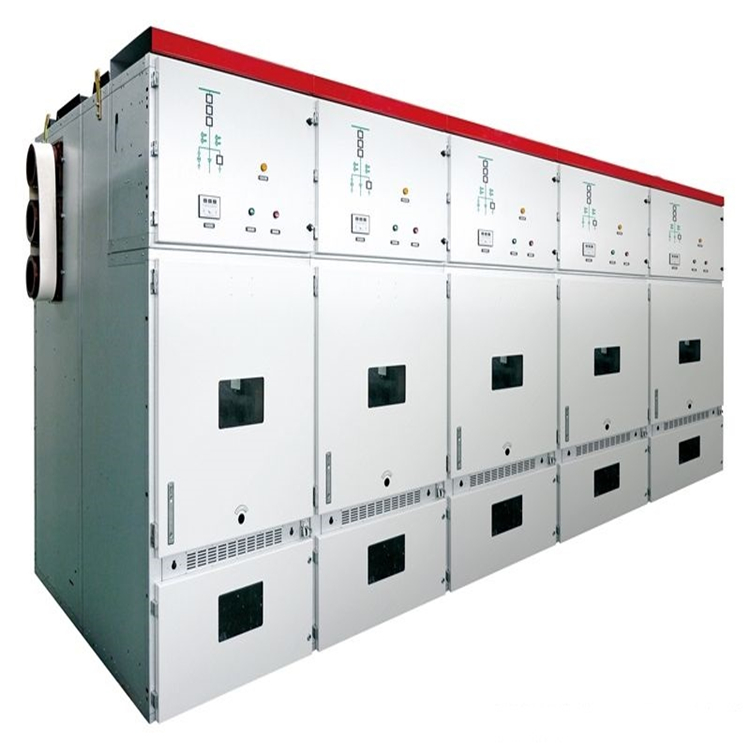

KYN28柜体分四个单独的隔室，外壳防护等级为IP4X，各小室内间和断路器室门打开时防护等级IP2X。具有架空进出线、电缆进出线及其它功能方案，经排列、组合后能成为各种方案形式的配电装置。本开关设备的外壳是选用敷铝锌钢板，经机床加工，并采取多重折边工艺，使整个柜体不仅具有精度高、极强的抗腐蚀性与抗氧化作用，而且采取多重折边工艺，使柜体比其他同类设备柜体整体重量轻、机械强度高、外形美观。柜体采用组装式结构，用拉铆螺母和高强度的螺栓联接而成。

这样使得加工生产周期缩短、零部件通用性强、减少了占地面积，便于组织生产。

符合标准

GB3906(3~35kV交流金属封闭开关设备）。GB/T11022（高压开关设备和控制设备标准的共用技术要求），IEC60298（额定电压1kV以上50kV及以下交流金属封闭开关设备和控制设备），

DL/T404（户内交流高压开关柜订货技术条件）。

使用条件

1）周围空气温度：最高温度+40℃，最低温度-15℃；

2)湿度条件：日平均相对湿度：<95%，日平均水蒸气压力不超过2.2kPa，

月平均相对湿度：<90%，月平均水蒸气压力不超过1.8kPa；

3)海拔高度：1000m及以下/：地震烈度：不超过8度；

周围空气不受腐蚀性或可燃气体、水蒸气等明显污染/·无经常性的剧烈振动场所；

注：超出上述正常使用条件时，由用户和制造厂商协商确定。

订货须知
订货时应提供下列技术资料：
1主接线方案编号及单线系统图、排列图、及平面布置图；
2用户提供二次原理图，端子排列图，若无端子排列图时应按制造厂家编排；
3开关柜内的电器元件的型号、规格、数量；
4电气设备汇总表；
5需要母线桥(两列柜间母线桥和墙柜间母线桥)时需提供跨距和高度尺寸；
6开关柜使用在特别环境条件时应在订货时提出；
7需要其它或超出附件、备件时应提出种类和数量。
